航空定制类高速传动测试系统

我们为航空高速传动系统,如高速起发电机,高速传动箱等提供定制类的测试试验系统。可根据实际使用需求,设计各种类型的轴系、测功机系统和电气负载。
状态:
数量:

我们为航空高速传动系统,如高速起发电机,高速传动箱等提供定制类的测试试验系统。可根据实际使用需求,设计各种类型的轴系、测功机系统和电气负载。


1. 高速起发电机测试系统

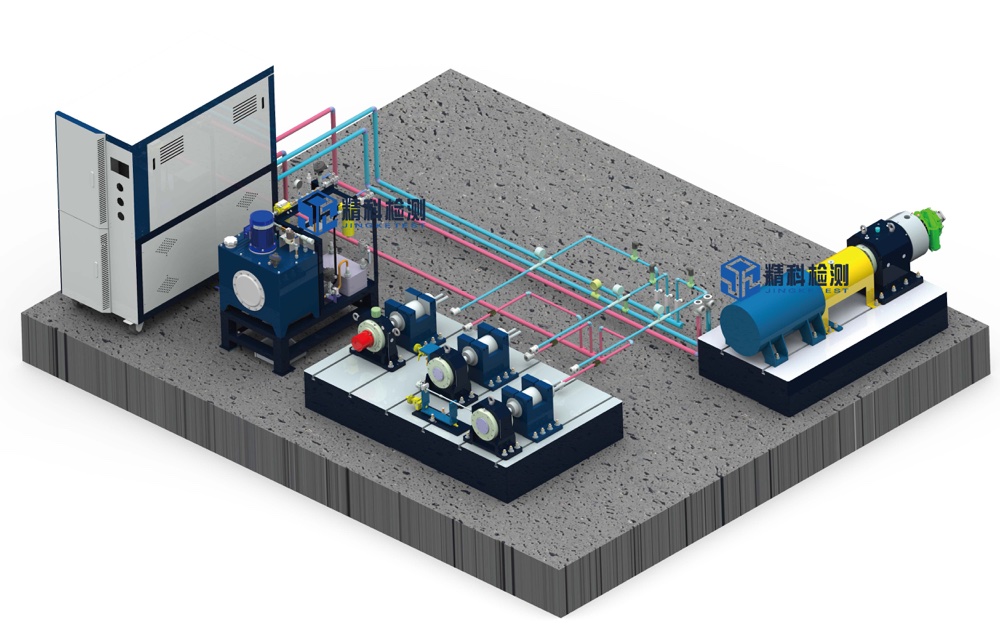

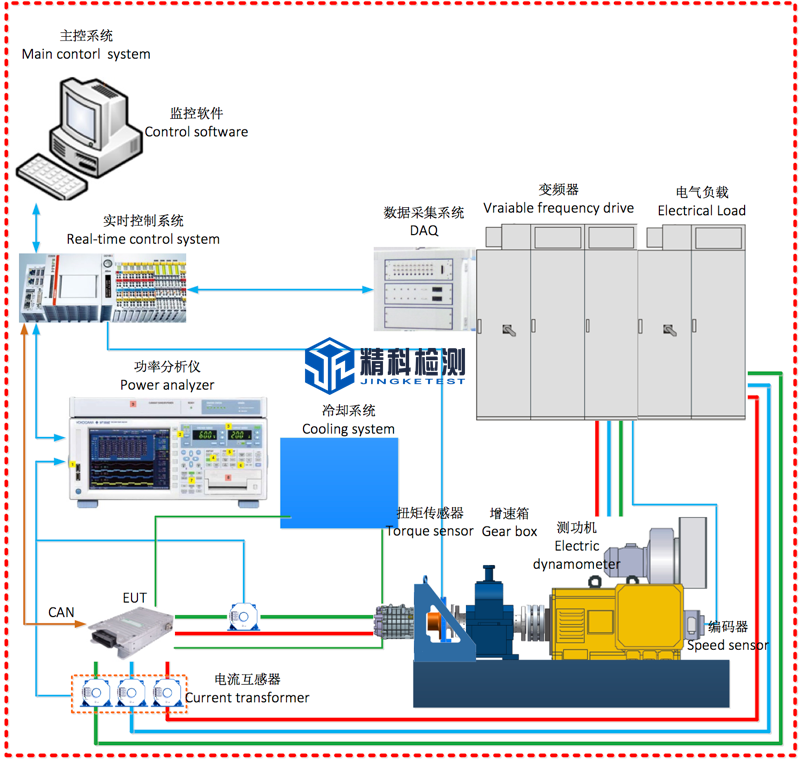

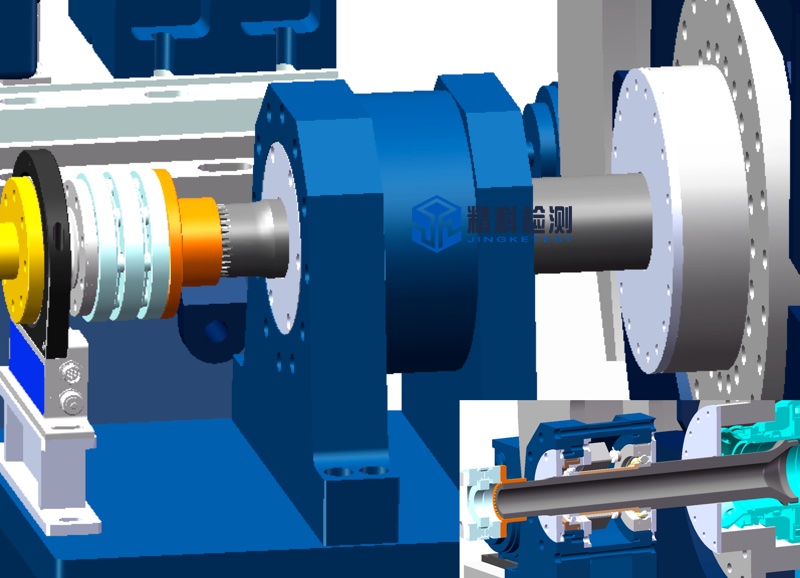

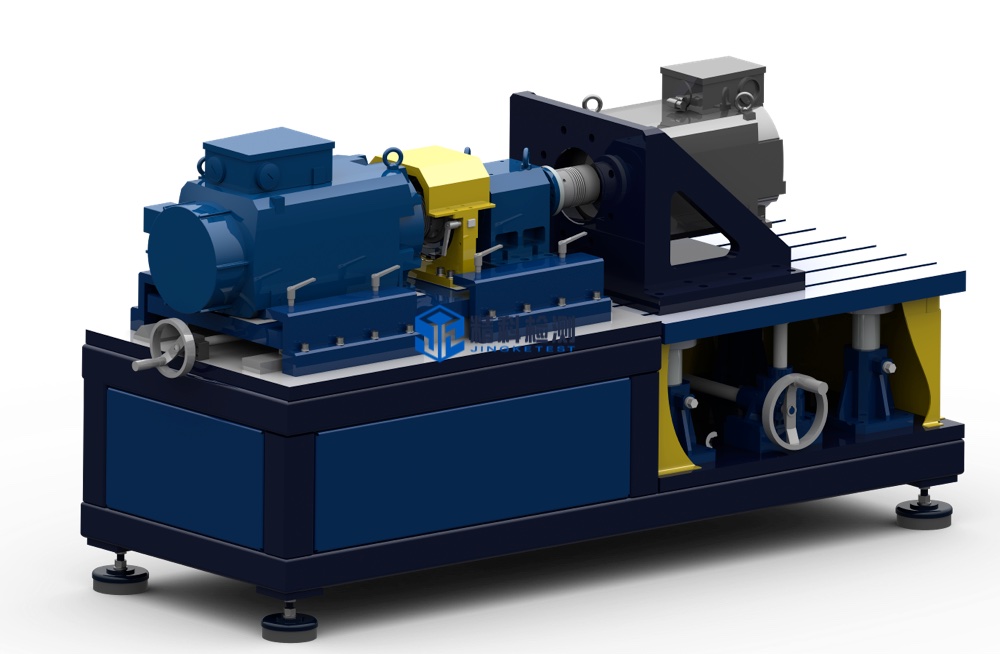

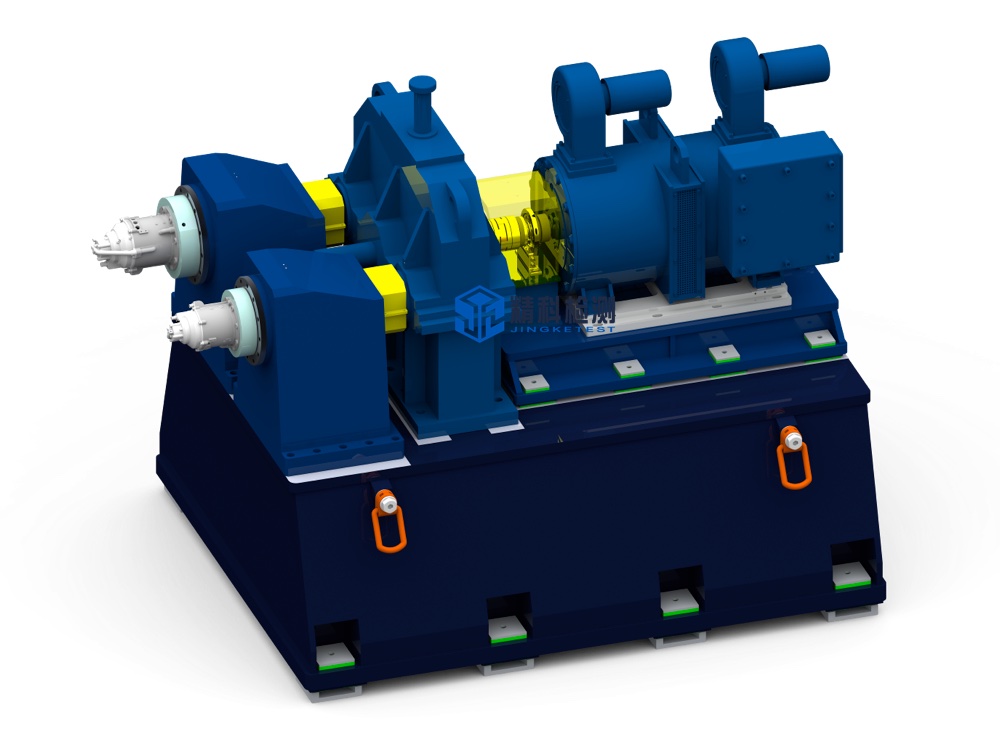

高速起发电机测试系统由高速四象限运行测功机,四象限变频器,机械系统,高速联轴器,电气负载(阻性、容性、感性)或电子负载,润滑系统,传感器测量系统,电参测量系统,测控系统等。根据起发电机的参数,可选择高速测功机直驱型式,或加增速箱的型式;增速箱型式也设计为单出轴或双出轴的结构型式。



测控系统由上位机监控系统、数据采集系统、传感器测量系统、变频器控制系统、试验台辅助设备控制系统、安全监控系统、早期故障预警系统等组成。测控系统采用实时总线作为主通讯网络EtherCAT,极大提高系统的通讯速率。


下位机监控系统采用基于嵌入式实时控制器和专用主控计算机的架构,实现对测功机等各子系统的控制。该测试系统采用了最快速稳定的通讯方式EtherCAT。系统动态响应时间可达到8ms,可进行电惯量模拟,模拟待测试验件的实际惯量;系统还可进行曲线跟随控制,根据待测试验件的扭矩—时间,或转速—时间曲线,对测功机进行实时跟随控制,以模拟实际的运行状态。该试验台采用基于独立控制器的架构,可以大幅提高系统的响应速度,提高系统在出现故障时,及时切断变频器的速度,降低系统风险。

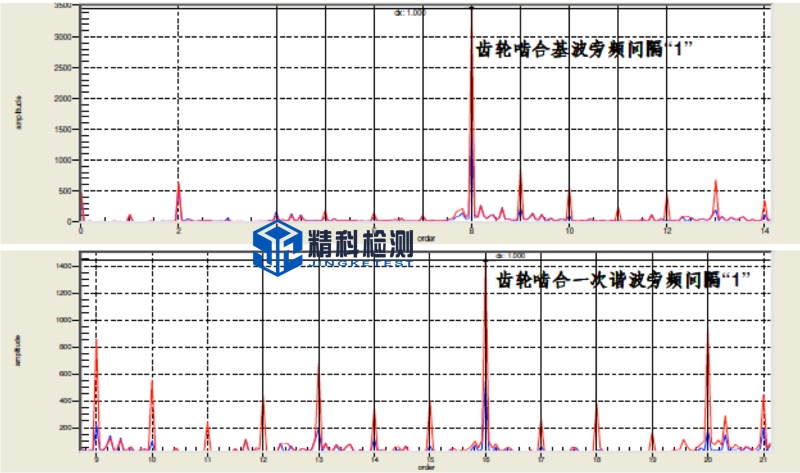

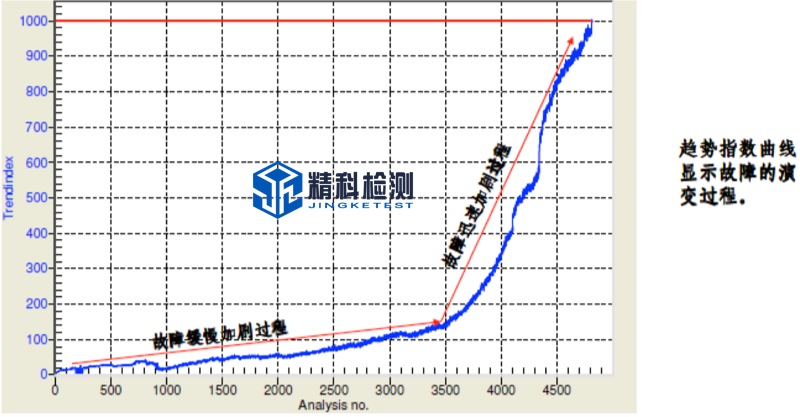

对试验台本体及被试件进行严格的故障监控、故障预警和快速的故障安全切断。该系统中设计了独立运行的针对机械旋转件的故障预警系统,该预警系统基于安装在被测电机、测功机、轴承座等的振动传感器。



主控系统还针对各子系统的传感器数据进行处理,对超出设定安全值的状态进行报警和停机等处理。

试验台提供与用户采购的冷却系统通讯接口;与功率分析仪的通讯接口;与电气负载的通讯接口。


2. 高速传动箱测试系统

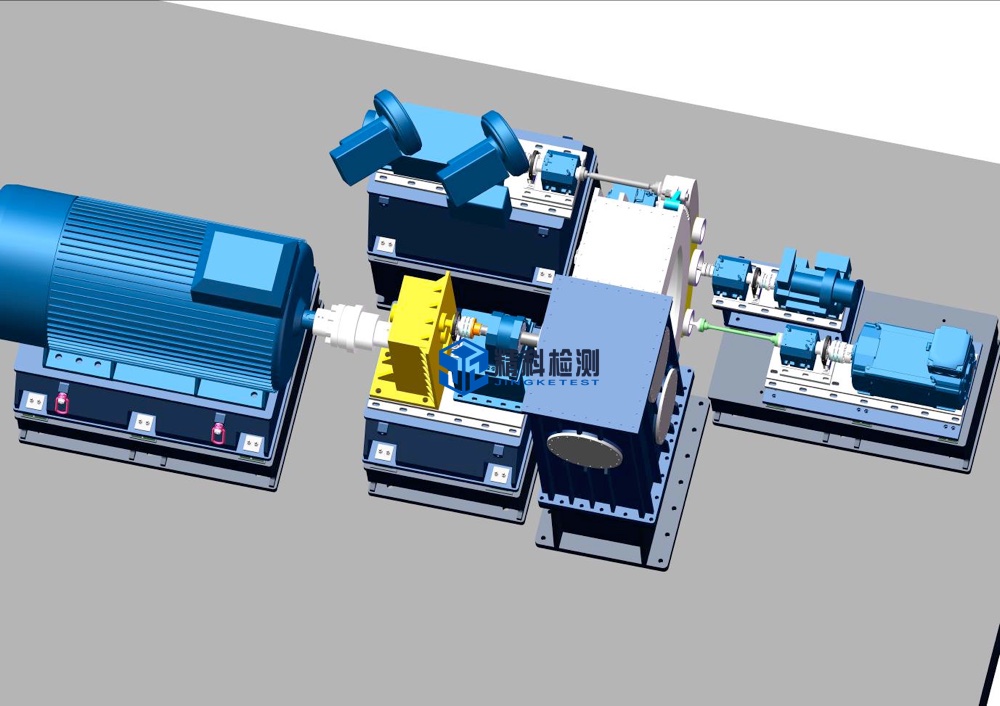

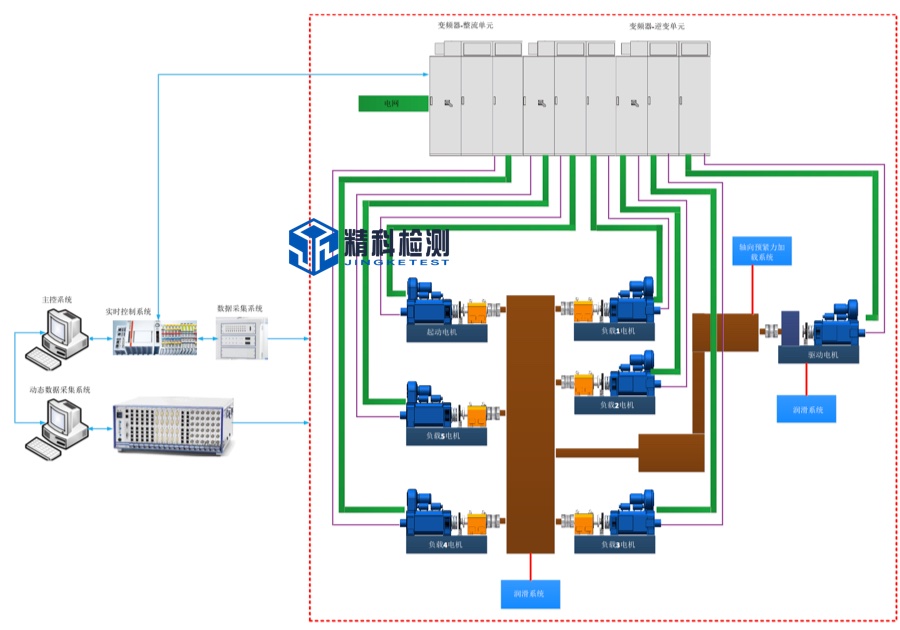

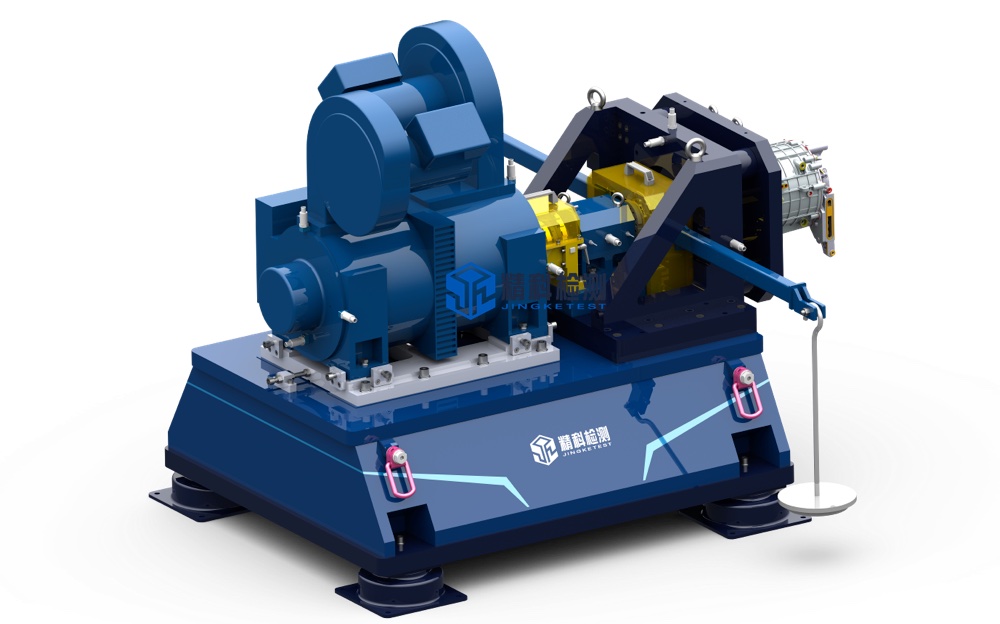

高速传动箱测试系统一般针对航空发动机后端传动链中的高速传动箱进行测试试验,系统一般由高速的驱动电机,负载电机,变频控制系统,传感器测量系统,润滑系统,高速轴系,机械系统,高速齿轮箱系统,实时振动检测系统,实时控制系统,高速数据采集系统等各个部分组成。

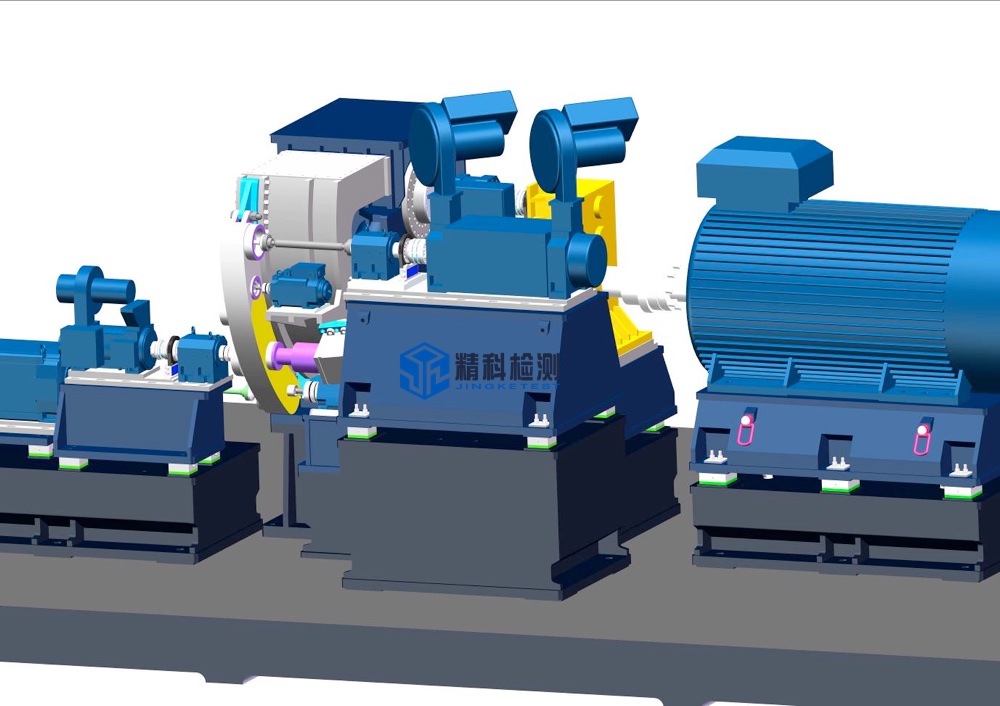

高速传动系统测试系统可根据待测试试验产品的需求,可由多台驱动电机和负载电机组成,轴系也可根据实时需求进行设计。




对部分试验件,需要在高速旋转过程中,施加一定的轴向力。我们可以提供稳定精确的轴向力加载系统。
