移动式电驱系统EMC测功机

移动式EMC测功机Free-Edyno是一款针对电机及控制器的EMC测试负载系统，采用了四象限变频器控制的电力测功机，模拟电驱动系统的任意负载模式，如加速，减速，恒速，恒扭等等，采用了移动式平台，将电力测功机和变频器集成到移动式平台内部，采用重载工业万向轮承重。移动式EMC测功机采用独特的屏蔽处理技术，将电力测功机，变频器等集成到封闭的金属罩内，并采用特殊静电引导机构，确保了该系统能够满足负载EMC测试要求。电磁干扰（EMI）完全符合CISPR25标准，电磁敏感性（EMS）完全符合ISO11452-2标准。

数量：
状态：





询价加入询价篮

产品描述

1.移动式EMC测功机系统概述

Free-Edyno采用绝缘工业万向轮，可模拟车辆的轮胎浮地状态。被测试电机的轴与测功机输出轴之间即可以采用绝缘联轴器连接，也可以采用金属联轴器连接，可以模拟被测电机的各种连接状态。

Free-Edyno系统采用独特的屏蔽处理技术，将电力测功机，变频器等集成到封闭的金属罩内，并采用特殊静电引导机构，确保了该系统能够满足负载EMC测试要求。电磁干扰（EMI）完全符合CISPR25标准，电磁敏感性（EMS）完全符合ISO11452-2标准。

EMDBOX-1

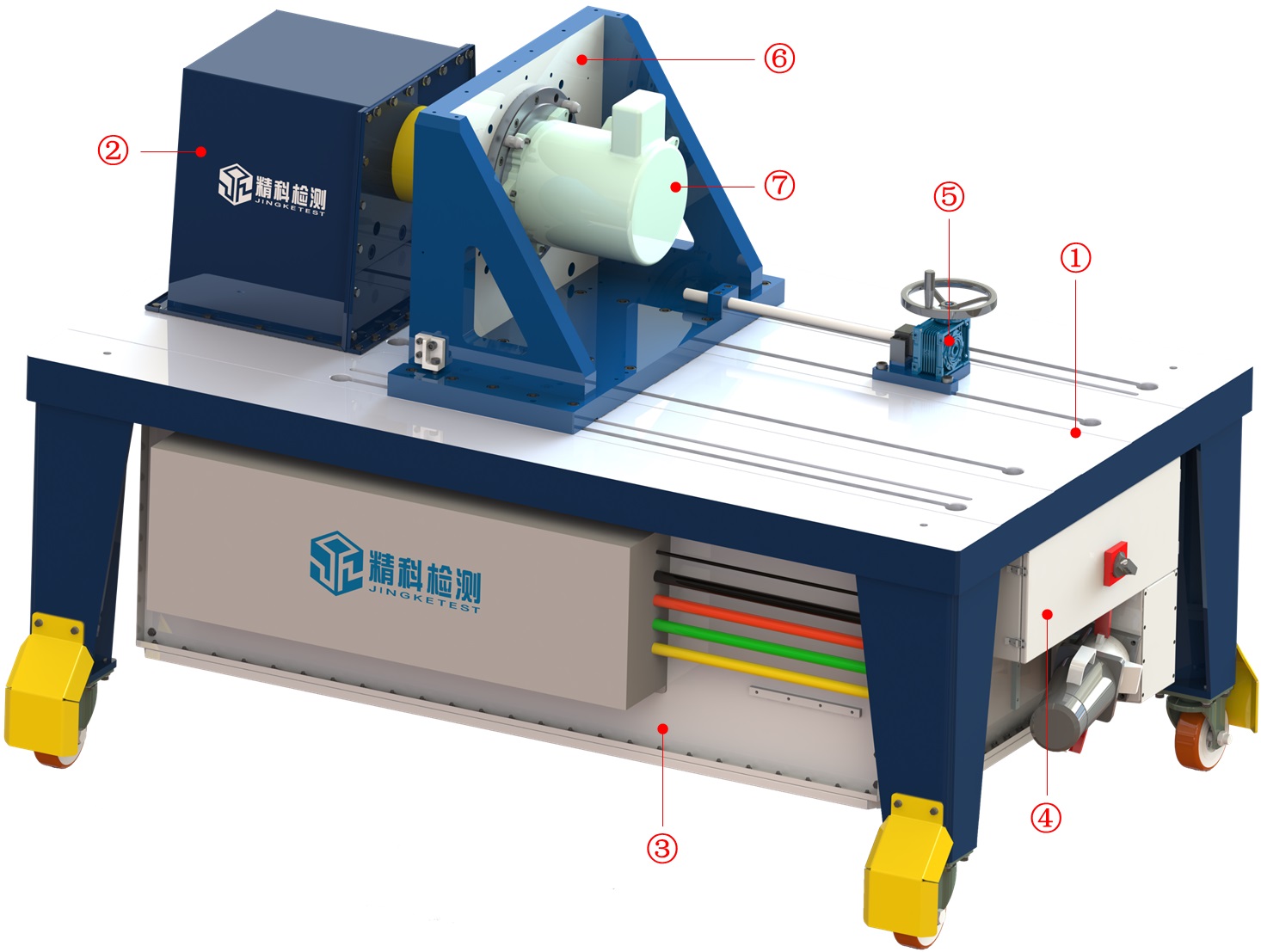

①--平台框架 ②--传动盒 ③--动力箱 ④--进线盒 ⑤--丝杆组件 ⑥--工装钢架 ⑦--被试件模块

被测试电机的安装平台也可以设计为T型槽的固定平台，我们可以提供滑动式的安装支架，可方便用户安装被测试电机。被测试电机安装平台表面设计有铜板，可与测试桌上的铜板进行非常良好的电接触。对端面法兰安装的被测试电机，我们可以提供L型的安装支架。

EMDBOX-2

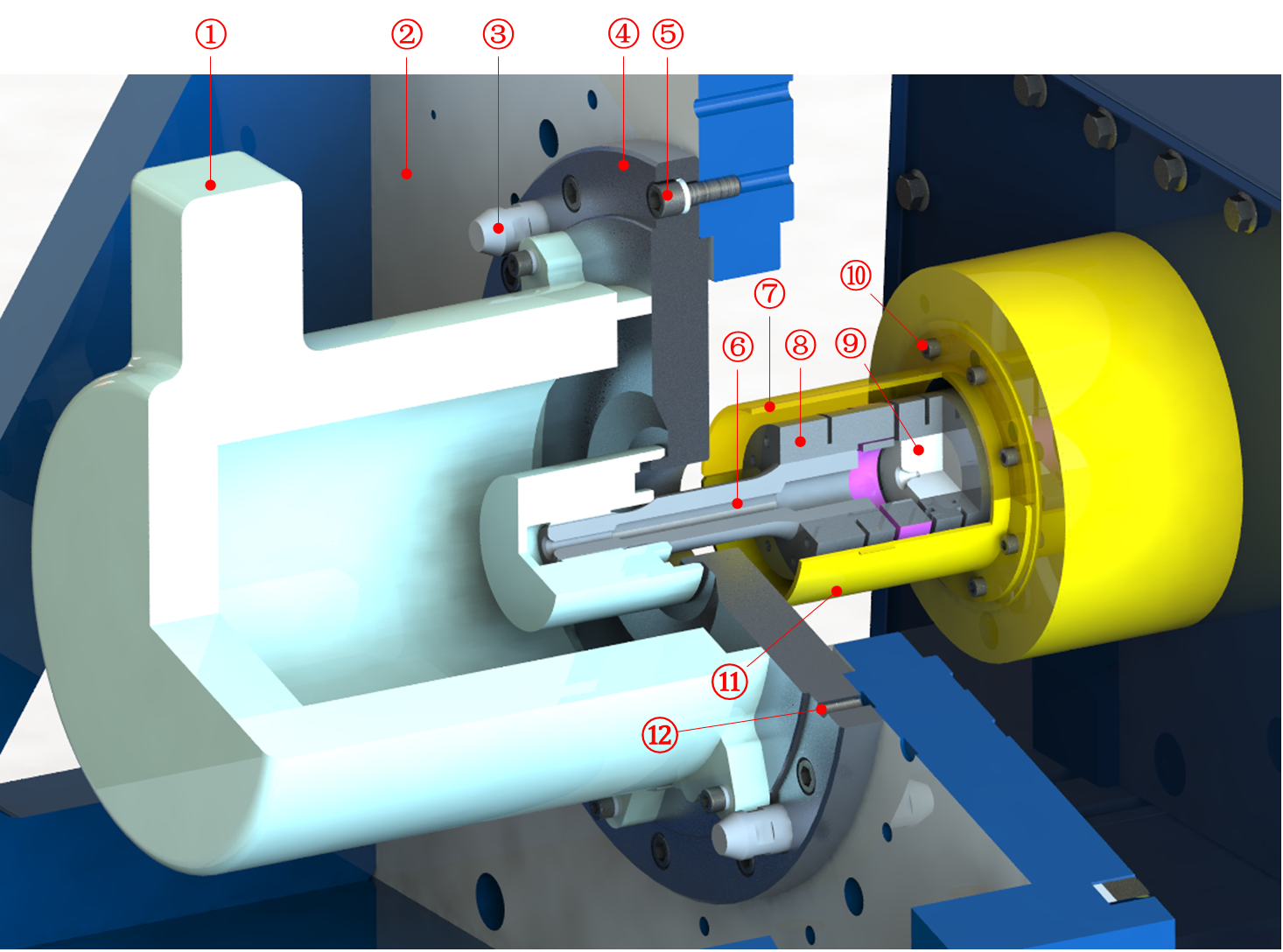

①--被试件 ②--工装钢架 ③--导向销 ④--工装盘 ⑤--固定螺钉 ⑥--工装轴⑦--上防护罩 ⑧--联轴器 ⑨--输出轴 ⑩--护罩螺钉 ⑪--下防护罩 ⑫--顶丝孔

2.测功机选型

Type	FED-4.8	FED-10	FED-30	FED-50	FED-80	FED-120
T_rated(N.m)	8	34	113	200	300	450
P_rated(kW)n	4.8	14	33	50	80	120
n_rtated(rpm)	5730	3900	2800	2387	2546	2000
n_max(rpm)	24000	18000	8000	7000	7000	6000
P_max(kW)@ n_max	2	14	20	40	48	100

3.软件系统

测功机系统监控软件集成了测功机控制，电池模拟器控制，冷却系统控制，以及安全监控。可远程对各子系统进行远程监控。

试验台控制界面主要用于控制试验台的执行机构，包括：测功机、电池模拟器、冷却系统等。测功机可以采用扭矩和转速控制模式。试验台控制界面实时显示驱动扭矩和加载扭矩，以及驱动转速和加载转速。通过该控制界面，还可以实现电机的紧急制动，试验时间控制等功能。试验控制界面没有显示其它的监控数据。大部分监控数据在数据监控计算机中的显示界面显示。

EMDBOX-3
