航天传动试验台

案例一：高速传动轴试验台

关键参数：

驱动和加载装置

• 额定功率：800千瓦

• 最高转速：30,000转/分

• 额定扭矩：600牛·米

• 轴向调整范围：±500mm

• 水平径向调节范围：±6毫米，调节精度：0.01毫米

• 试件润滑系统

• 流量控制范围：0~20 L/min

• 压力控制范围：0~1MPa

• 控温范围：40℃~200℃

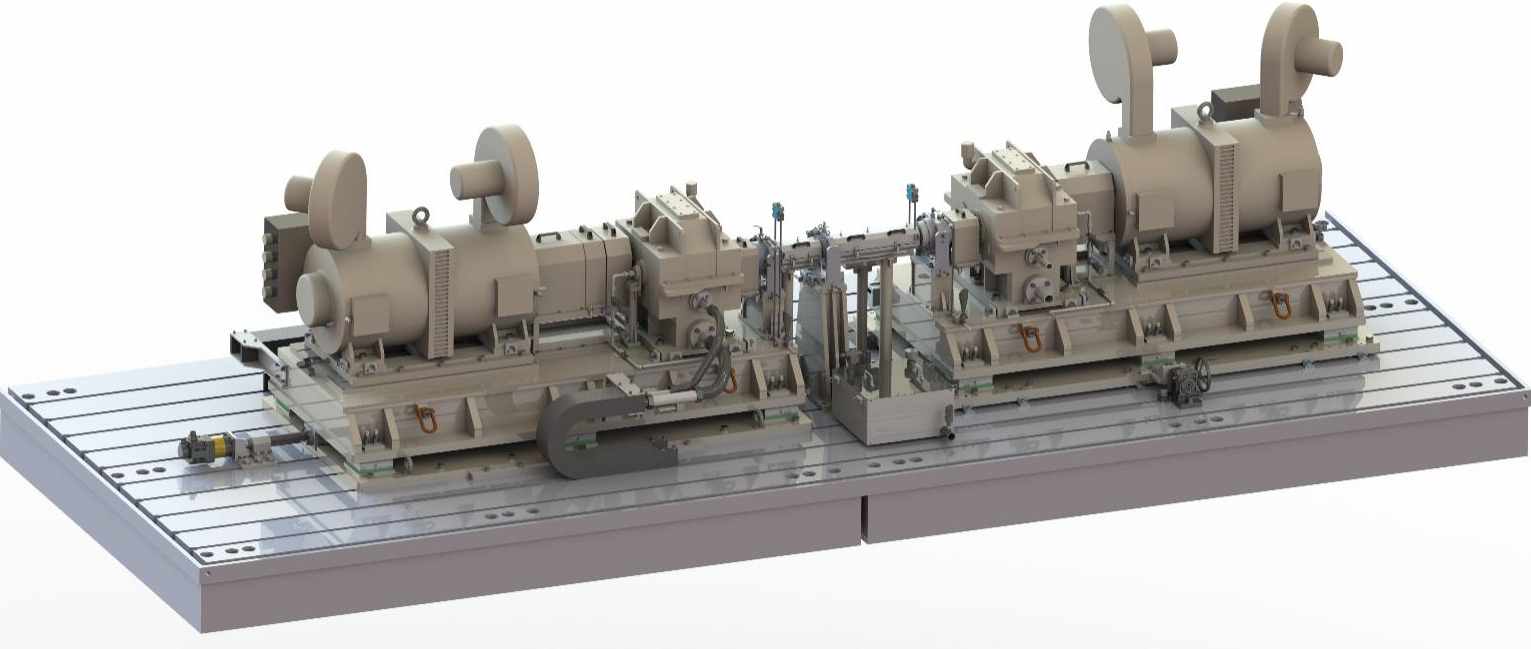

800kW 30000rpm 传动轴测试台

案例2：传动系统测试台

关键参数：

驱动装置：

• 额定功率：1100千瓦

• 最高转速：30,000转/分

• 额定扭矩：600牛·米

装载单位：

• 四组加载单元，分别用于模拟不同的负载，如燃油泵、发电机等。

• 最高速度：5,000rpm 至 30,000rpm

• 额定功率：10kW至300kW

• 驱动和加载单元使用特殊联轴器连接到测试件，该联轴器可承受高速时±1毫米的偏心

• 试件润滑系统

• 流量控制范围：0~20 L/min

• 压力范围：0~1MPa

• 温度范围：40℃~200℃

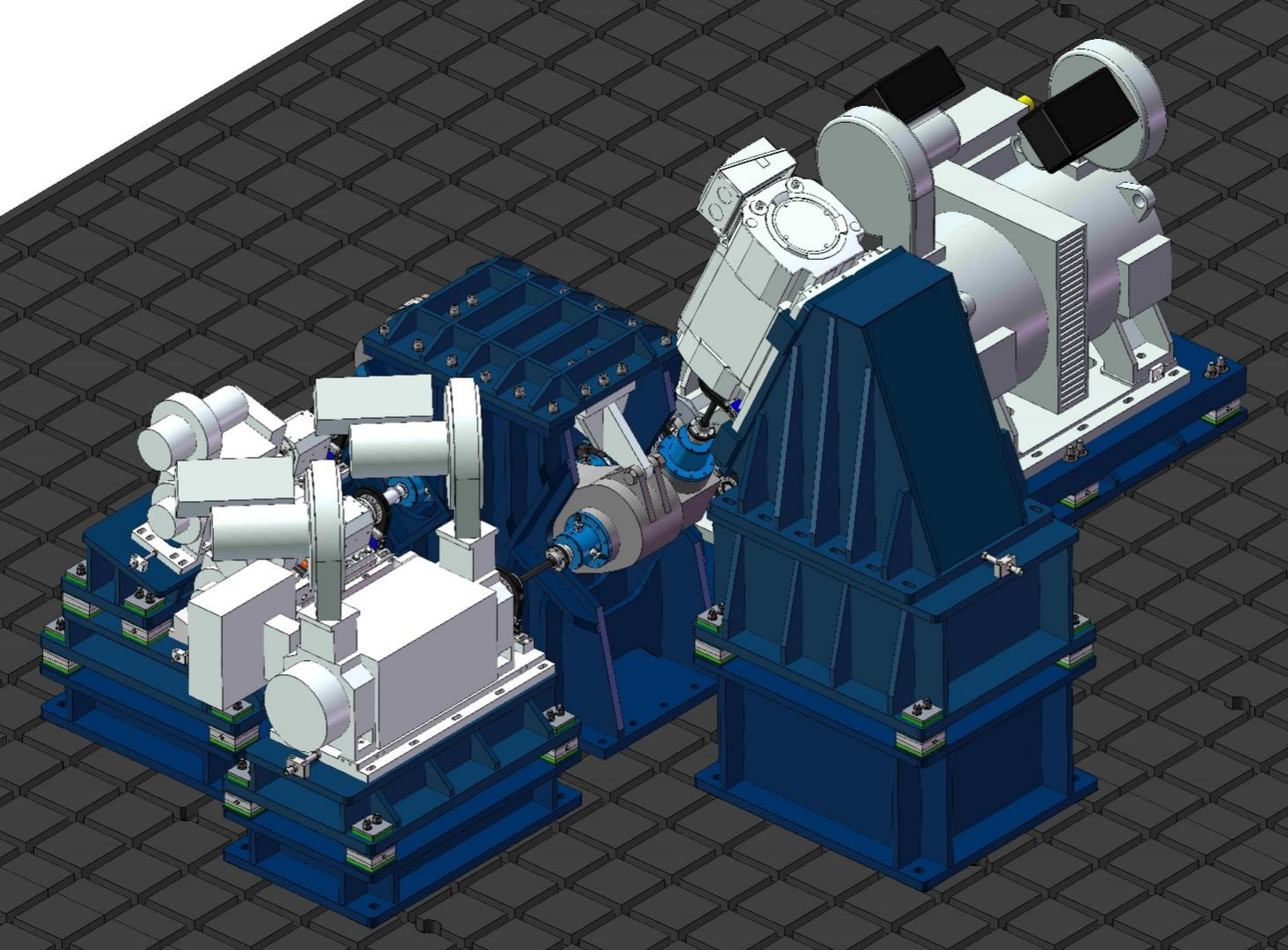

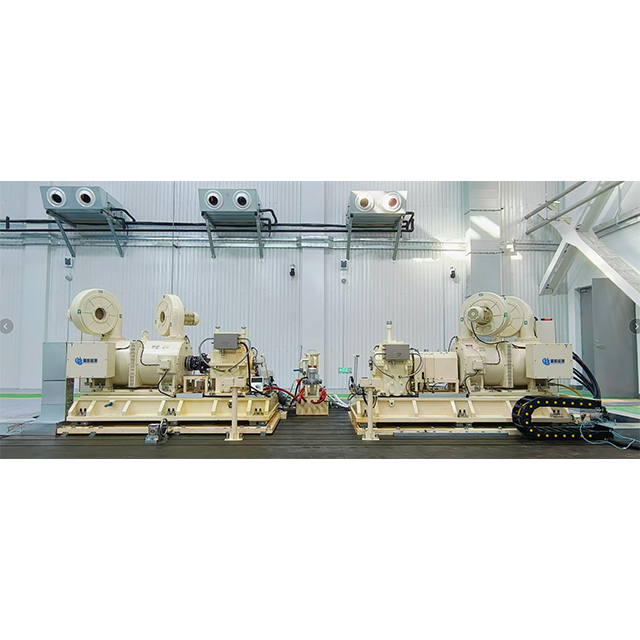

航空航天传动装置多轴传动试验台
