航天起动发电机试验台

关键参数：

• 额定功率范围：1kW至3MW

• 最大速度范围：1000rpm至100krpm

• 额定扭矩范围：1N.m至10000N.m

• 扭矩测量精度：0.05%FS

• 扭矩控制精度：±0.2% to ±0.5%FS

• 测速精度：±1rpm

主要测试内容：

• 效率MAP测试

• 外部特性测试

• 扭矩测试

• 速度测试

• 温升测试

• 过载测试

• 稳态测试

• 最大速度测试

• 温度气候耐久性测试

• 用户自定义循环条件测试

• 电惯量模拟测试

• 控制器校准测试

• 加速反应测试

• 扭矩响应测试

• 堵转测试

• 发电并网切换测试

基本配置：

测功机及机械系统： 测功机选用高动态异步或同步电机，配备高速传动轴系统和精密、可靠的机械部件。

变频器： 采用四象限变频器对测功机进行动态或稳态控制。它可以控制转速、扭矩，使测功机能够在电动或发电模式下运行。

DC/AC电源： 给启动器供电，模拟启动情况，一般电流较大。根据被测航天启动器的参数，功率参数如下：

额定功率范围：5kW至2MW

电流范围：0至±2000A

直流电压范围：12VDC至1200VDC

交流电压范围：115VAC至400VAC

电力负载： 吸收发电机的电能，模拟用电设备的特性。 JKT提供阻性负载、感性负载、容性负载以及再生电子负载。

功率分析仪&移动车： 高精度功率分析仪用于测量电机、控制器的电流、电压、效率、谐波等参数。它还可以同步接收扭矩和速度信号，以计算电机的机械效率。

MCU电源： 为电机控制器提供可调低压电源。

试验对象冷却系统： 根据试验对象不同，有风冷系统和液压系统。风冷系统为被测物体提供可调节流量的空气。液压系统为被测物体提供润滑和冷却油。

一般油液最高温度很高，可达200​​℃，液压系统采用泵、阀等耐高温液压元件，并配有温度、压力补偿。一般可在180℃~200℃下运行，同时可实现精确的压力或流量控制。

气候室： 为测试对象提供高低温、湿度可控的模拟运行环境。

自动化测控系统： 对整个电机试验台进行总体控制和状态监测。

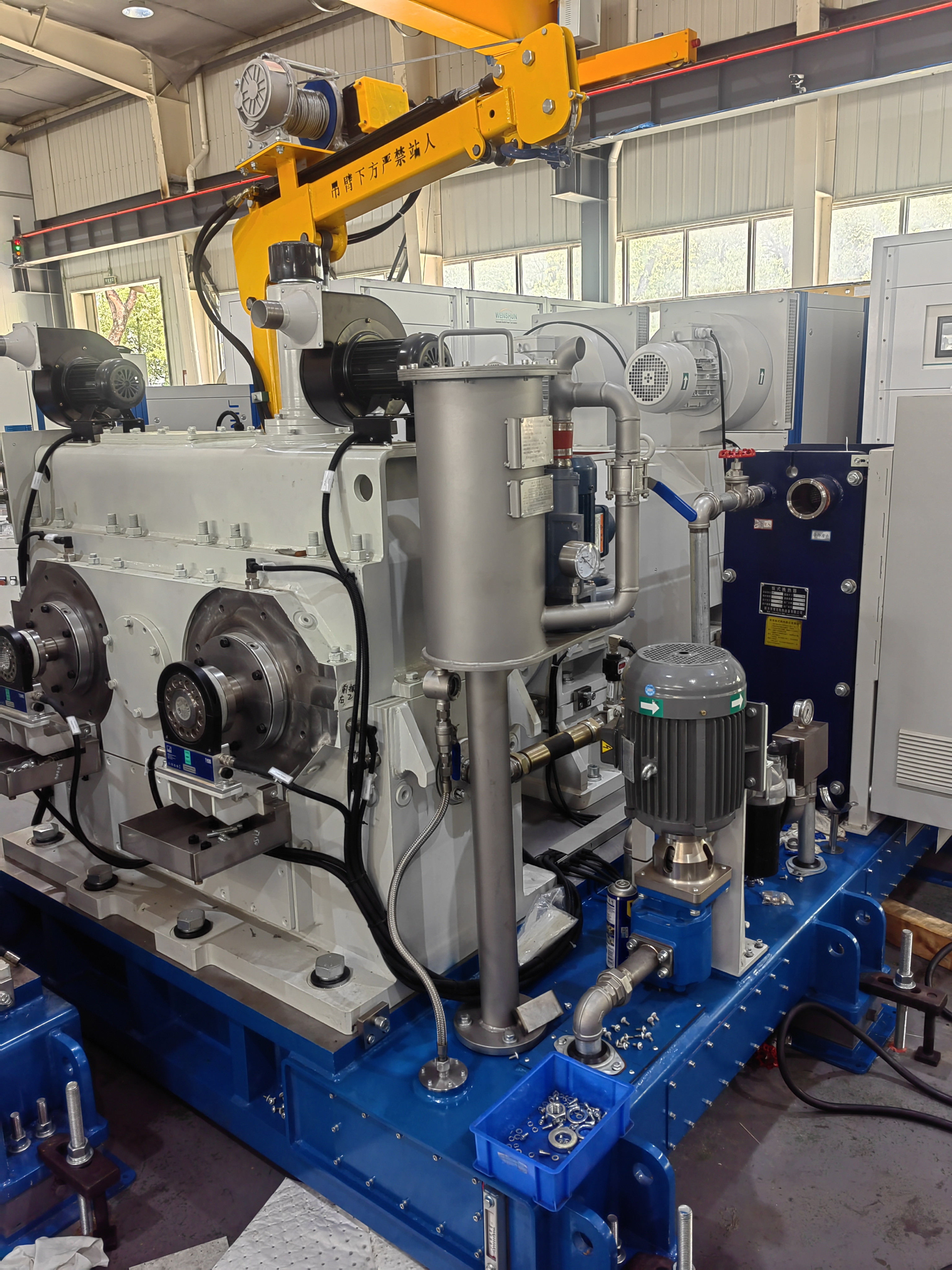

700kW 30000rpm & 18000rpm 航空发电机试验台

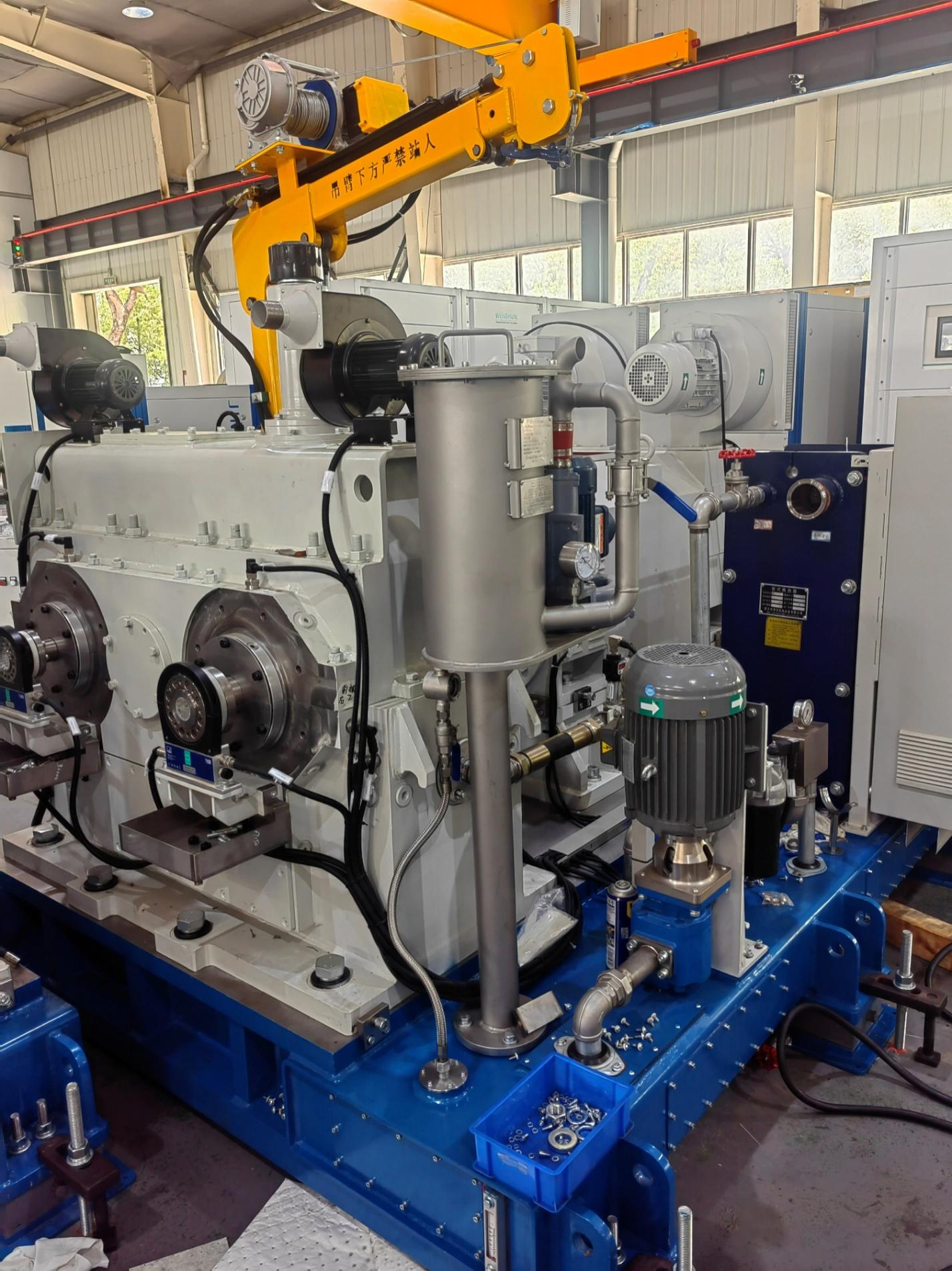

100kW 20000rpm 航空起动发电机试验台

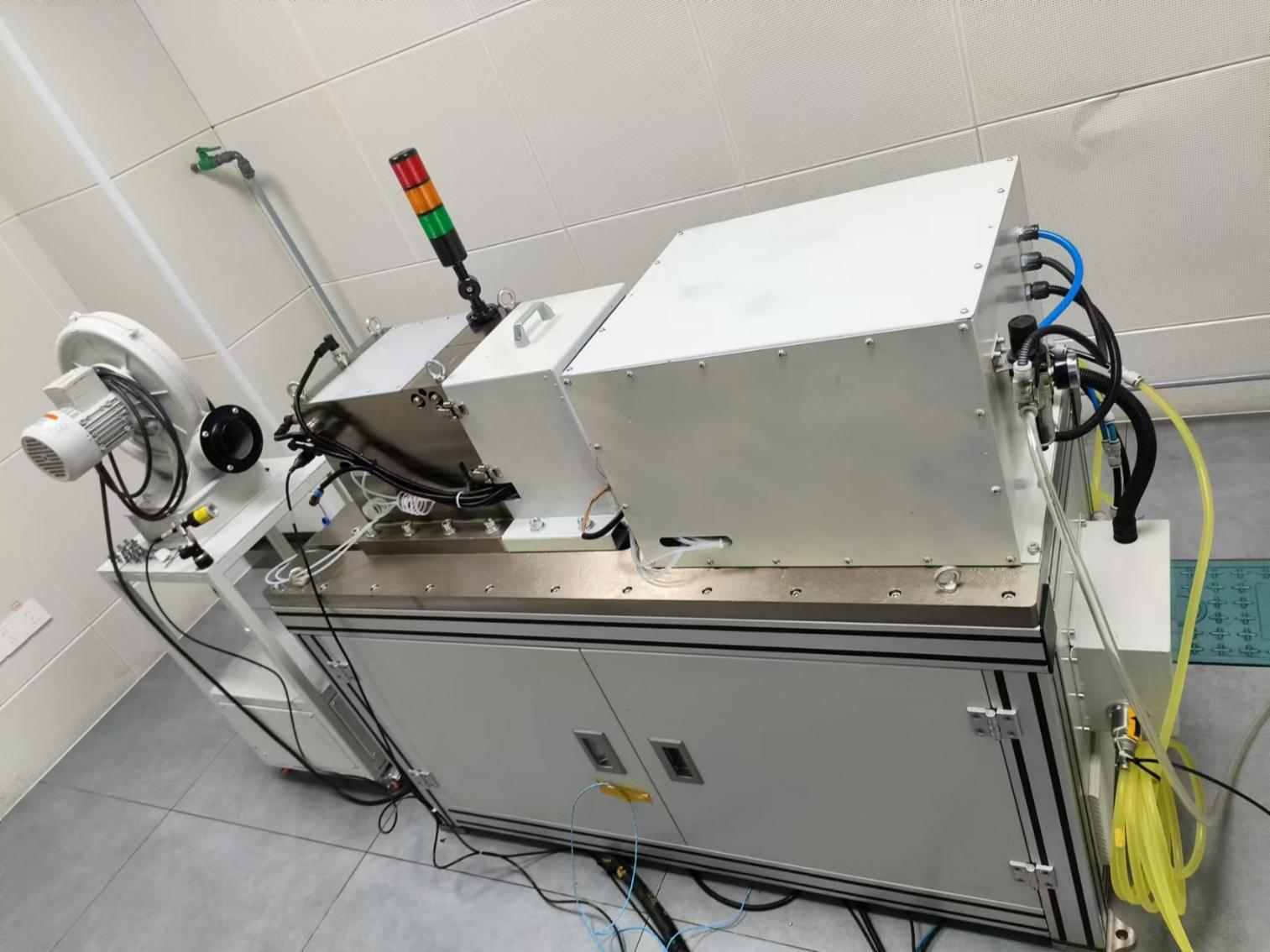

16.5kW 65000rpm 航空发电机试验台

航空起动发电机试验台油冷却系统采用泵、阀等耐高温液压元件，并具有温度、压力补偿功能。该系统通常可以在180℃至200℃的工作条件下运行，同时实现精确的压力或流量控制。

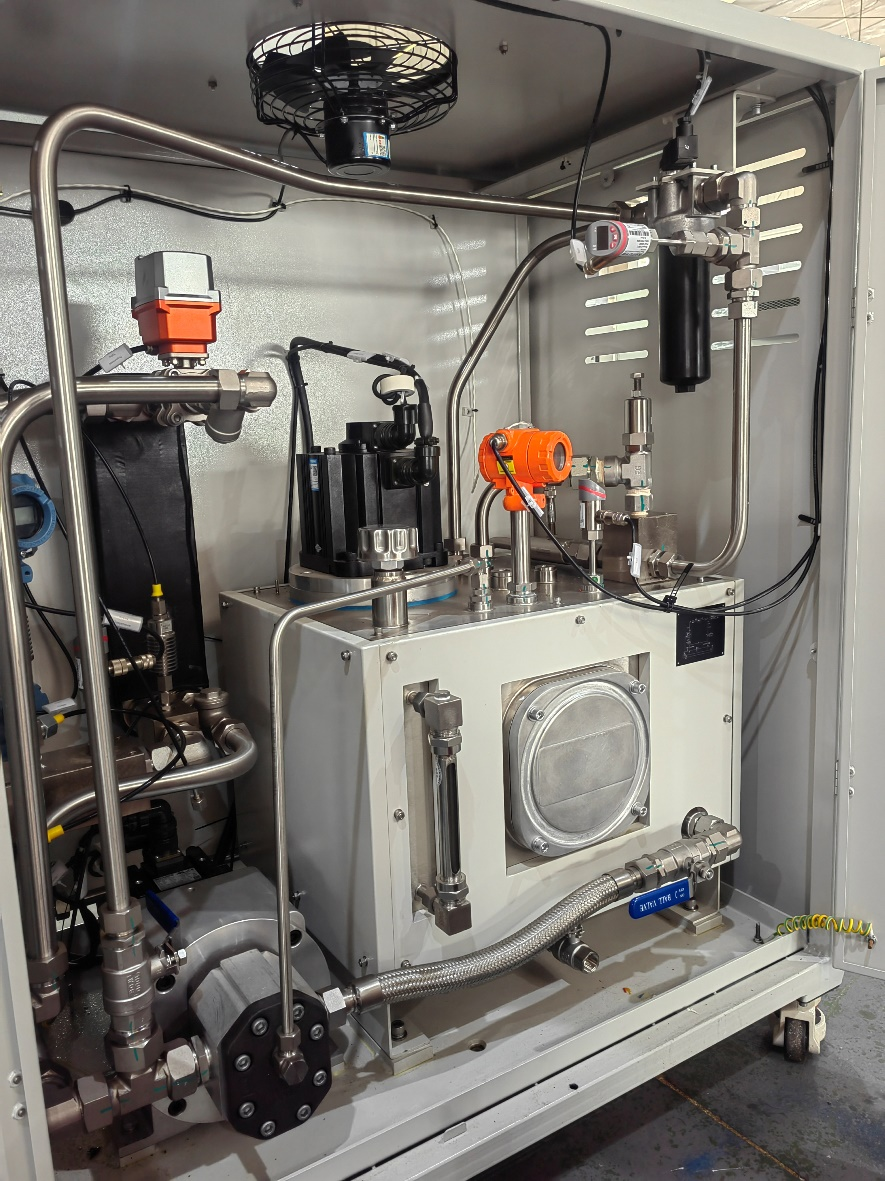

航空发电机油冷却系统

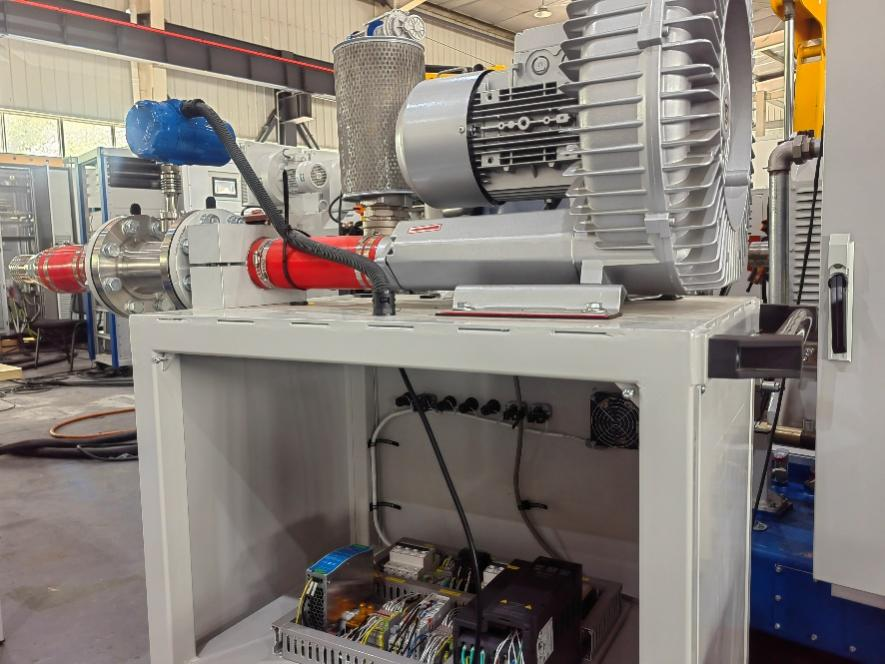

风力发电机的空气冷却系统
