独立式电桥 EMC 测试台

选型

独立式EMC测试台，客户使用非常方便，投资成本低。

e轴测试典型应用项目

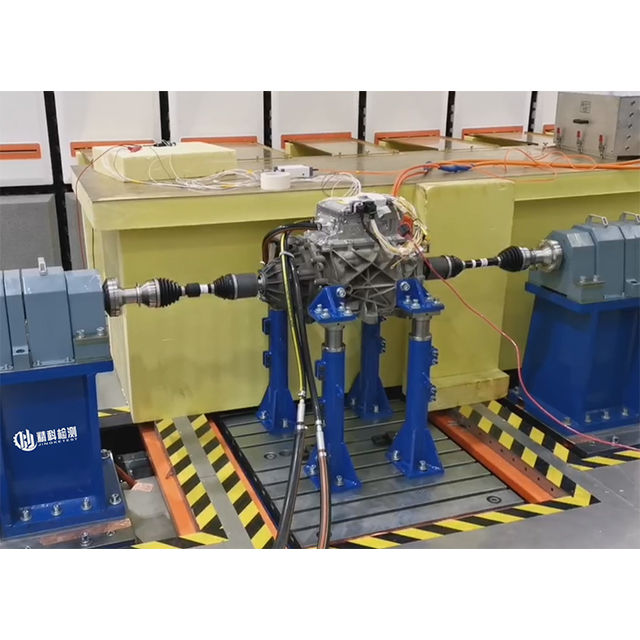

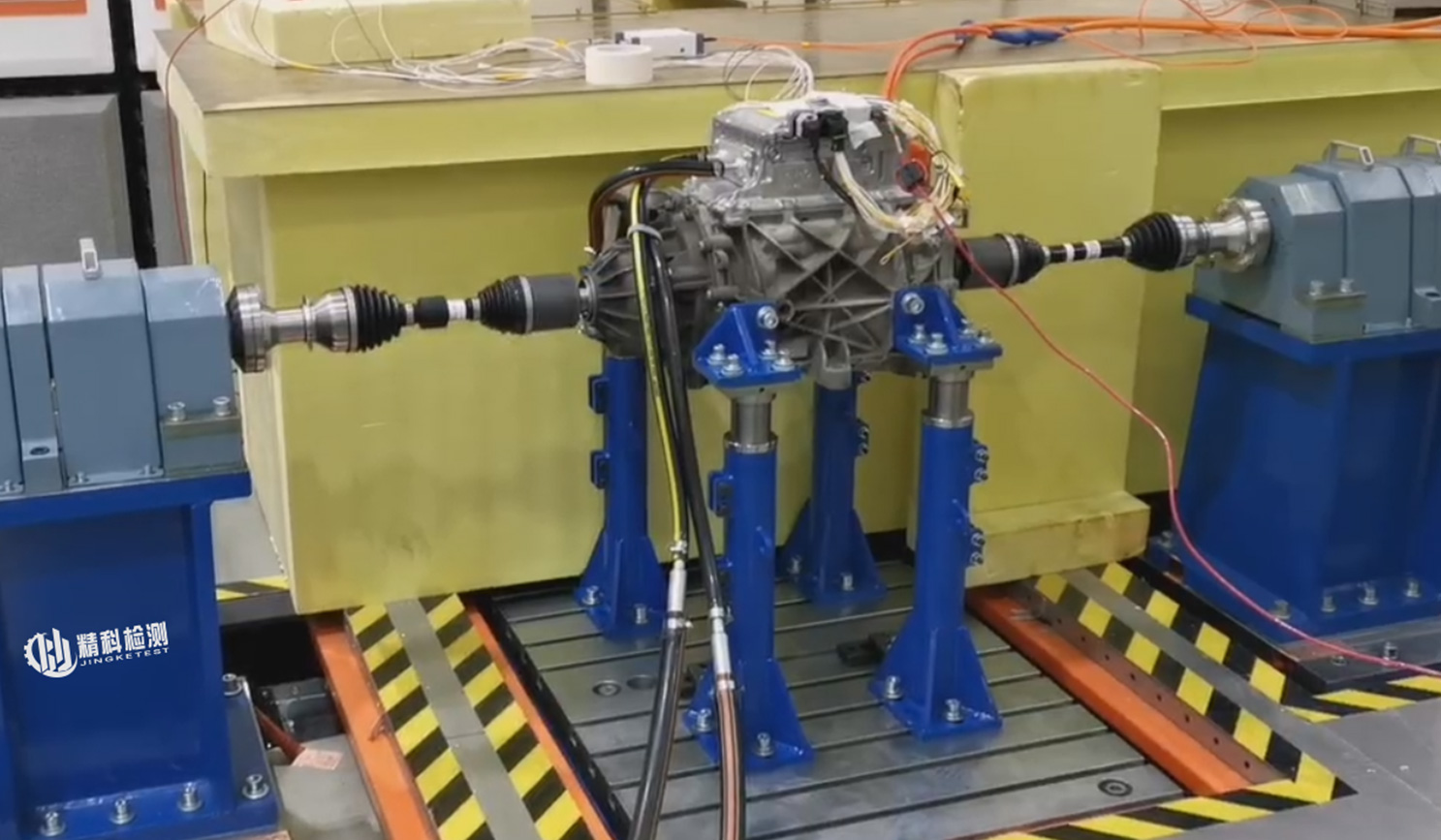

测试台测试电动汽车 (EV) 的 e 轴。

主要测试内容：

• 进行排放测试

• 辐射发射测试

• 标准：GB/T 18655 & CISPR25

基本配置：

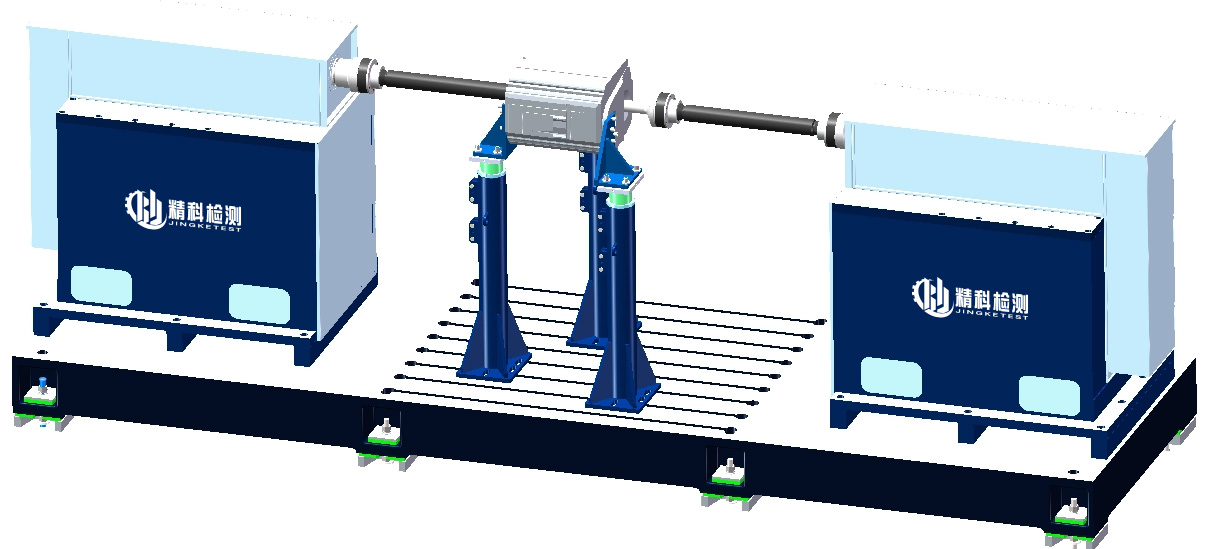

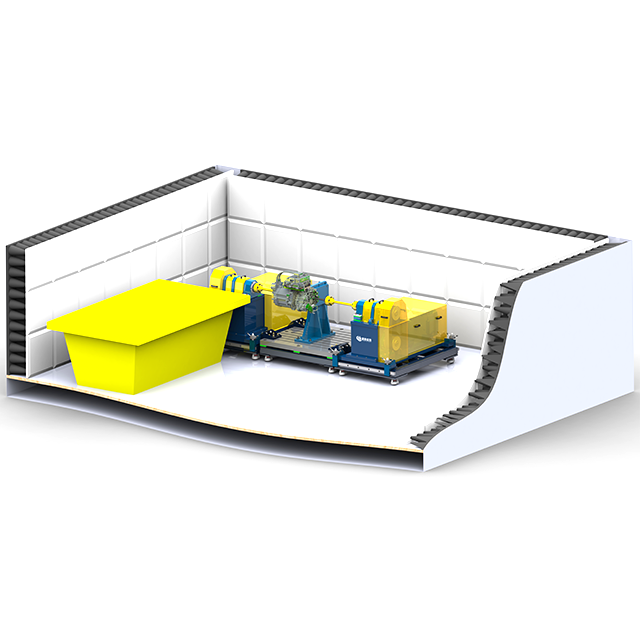

测功机及机械系统： 有两个测功机单元，每个单元都可以移入或移出电波暗室。被测电子轴安装在板上，并通过CV轴与测功机单元连接。

电池模拟器或双向直流电源： 模拟车载电池组为逆变器和电机供电。直流电源连接到电波暗室外部的高压滤波器，然后通过高压线连接到高压AN。

MCU电源： 为电机控制器提供低压电源。客户也可以选择放在测试台上的电池。

测试对象冷却系统： 为被测电桥和电驱动器提供冷却介质。对于某些油冷或水冷试件，可采用油冷或水冷系统。冷却系统的温度、压力、流量等参数均可调节。水冷系统也可以采用乙二醇作为冷却介质。冷却系统连接到安装在消声室壁上的流体波导。

自动化测控系统： 对整个电机试验台进行总体控制和状态监测。

100kW 2000rpm 1200N.m 电驱电磁兼容测试台
