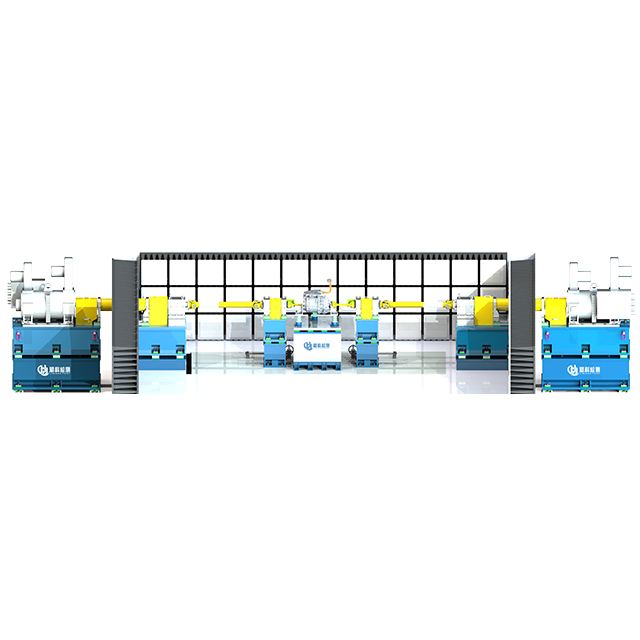

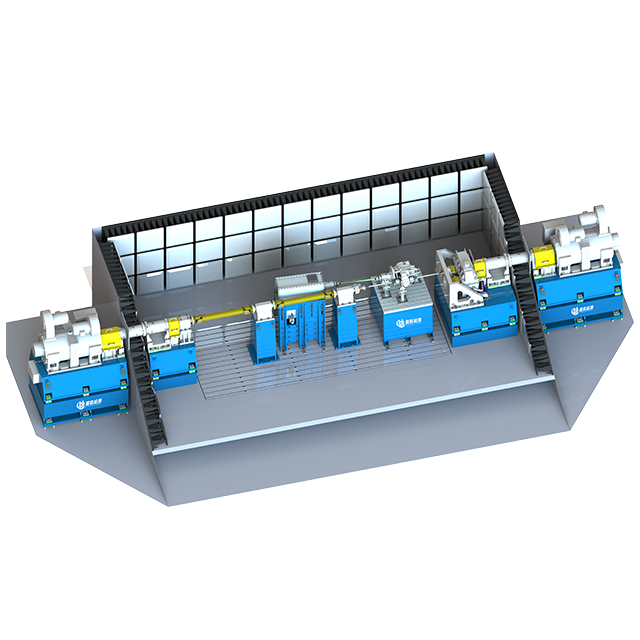

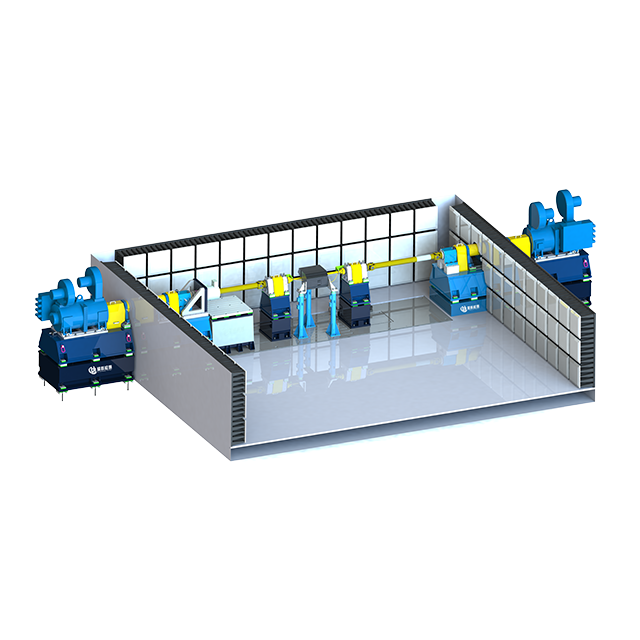

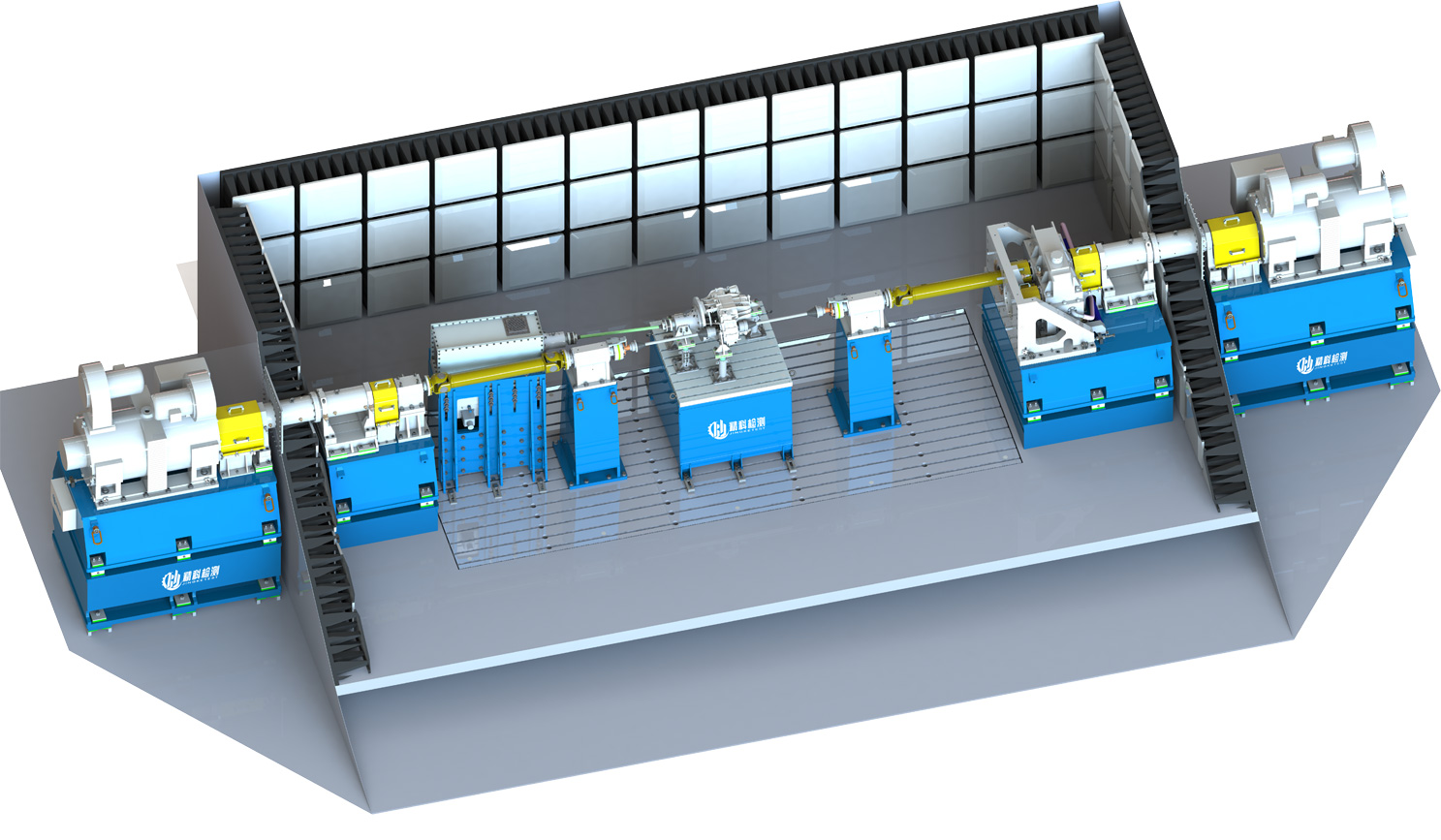

外置固定电轴EMC测试台在电波暗室外设有两个优良的测功机，通过EMC传动轴与测试对象连接。
类型 | 最大转速(rpm) | 额定(Nm) | 额定功率(kW) | 转速(rpm) | n2(转/分) | Pmax(kW)@nmax | 冷却 |
EMD-B300-12-2 | 12000 | 1000 | 300 | 2865 | 12000 | 300 | 空气 |
EMD-B350-10-2 | 10000 | 2500 | 350 | 1337 | 10000 | 250 | 空气 |
EMD-B350-08-2 | 8000 | 3000 | 350 | 1114 | 7000 | 300 | 空气 |
EMD-B350-07-2 | 7000 | 2000 | 350 | 1671 | 6000 | 300 | 空气 |
EMD-E450-06-2 | 6000 | 4000 | 450 | 1074 | 3500 | 300 | 空气 |
EMD-E500-06-2 | 6000 | 6000 | 500 | 795.8 | 3500 | 400 | 空气 |
EMD-E500-03-2 | 3000 | 5000 | 500 | 670 | 2000 | 400 | 空气 |
笔记。
JKT可以提供定制的EMC测试台来满足特殊要求。为了测试电桥和高速电机，JKT的EMC电桥测试台可以配备一个特殊的齿轮箱，连接到电波暗室中的EMC驱动轴一侧。专用变速箱有一根直接输出轴和另一根高速输出轴。
在电桥测功机的基础上，JKT设计了一套可移动式EMC测功机，用于混合动力和增程式动力总成的EMC测试。可移动的EMC测功机可以模拟发动机输出，对混合动力和增程式动力总成进行全面测试。

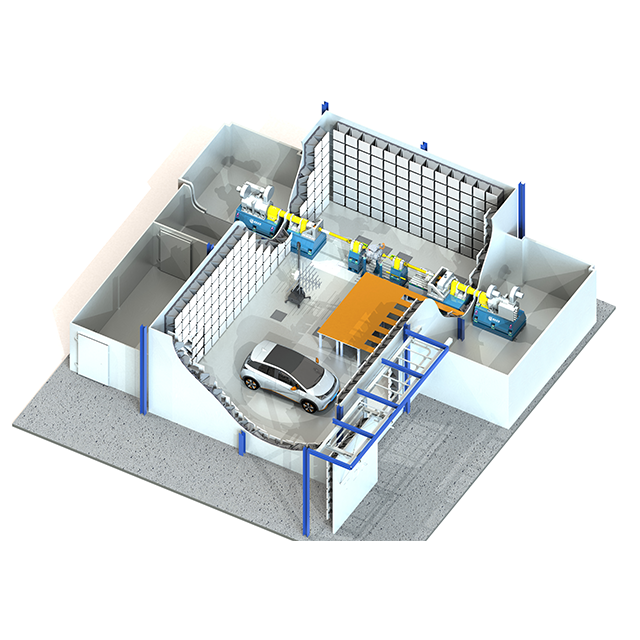

测试台测试电动汽车 (EV) 的电机和电轴。
主要测试内容：
进行排放测试
辐射发射测试
标准：GB/T 18655 & CISPR25

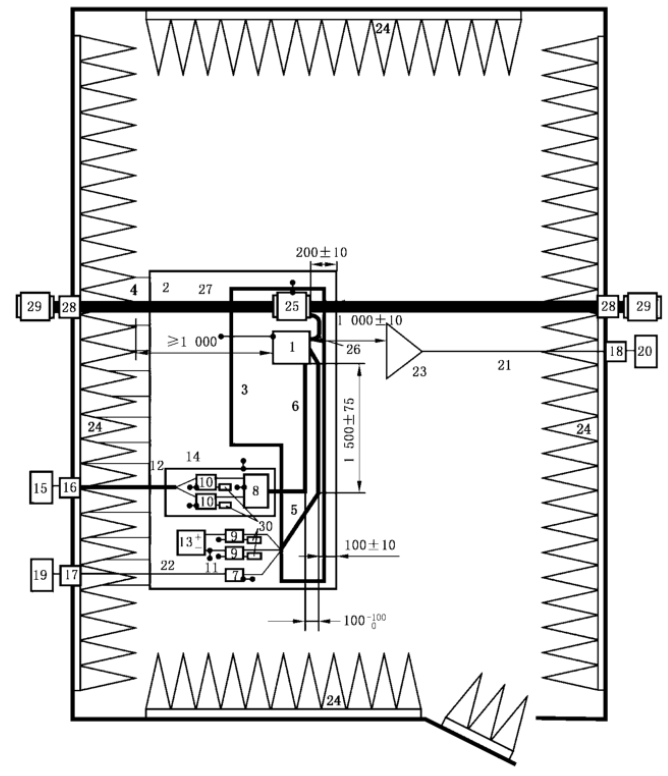

顶视图示例
测功机及机械系统： 测功机选用两台高动态异步或同步电机，配备两套EMC传动轴系统和精密、可靠的机械部件。测功机安装在电波暗室外。
变频器： 采用四象限变频器对测功机进行动态或稳态控制。它可以控制转速、扭矩，使测功机能够在电动或发电模式下运行。
电池模拟器或双向直流电源： 模拟车载电池组为逆变器和电机供电。直流电源连接到电波暗室外部的高压滤波器，然后通过高压线连接到高压AN。
MCU电源： 为电机控制器提供低压电源。客户也可以选择放在测试台上的电池。
测试对象冷却系统： 为测试的电桥和电驱动器提供冷却介质。对于某些油冷或水冷试件，可采用油冷或水冷系统。冷却系统的温度、压力、流量等参数均可调节。水冷系统也可以采用乙二醇作为冷却介质。冷却系统连接到安装在消声室壁上的流体波导。
自动化测控系统： 对整个电机试验台进行总体控制和状态监测。

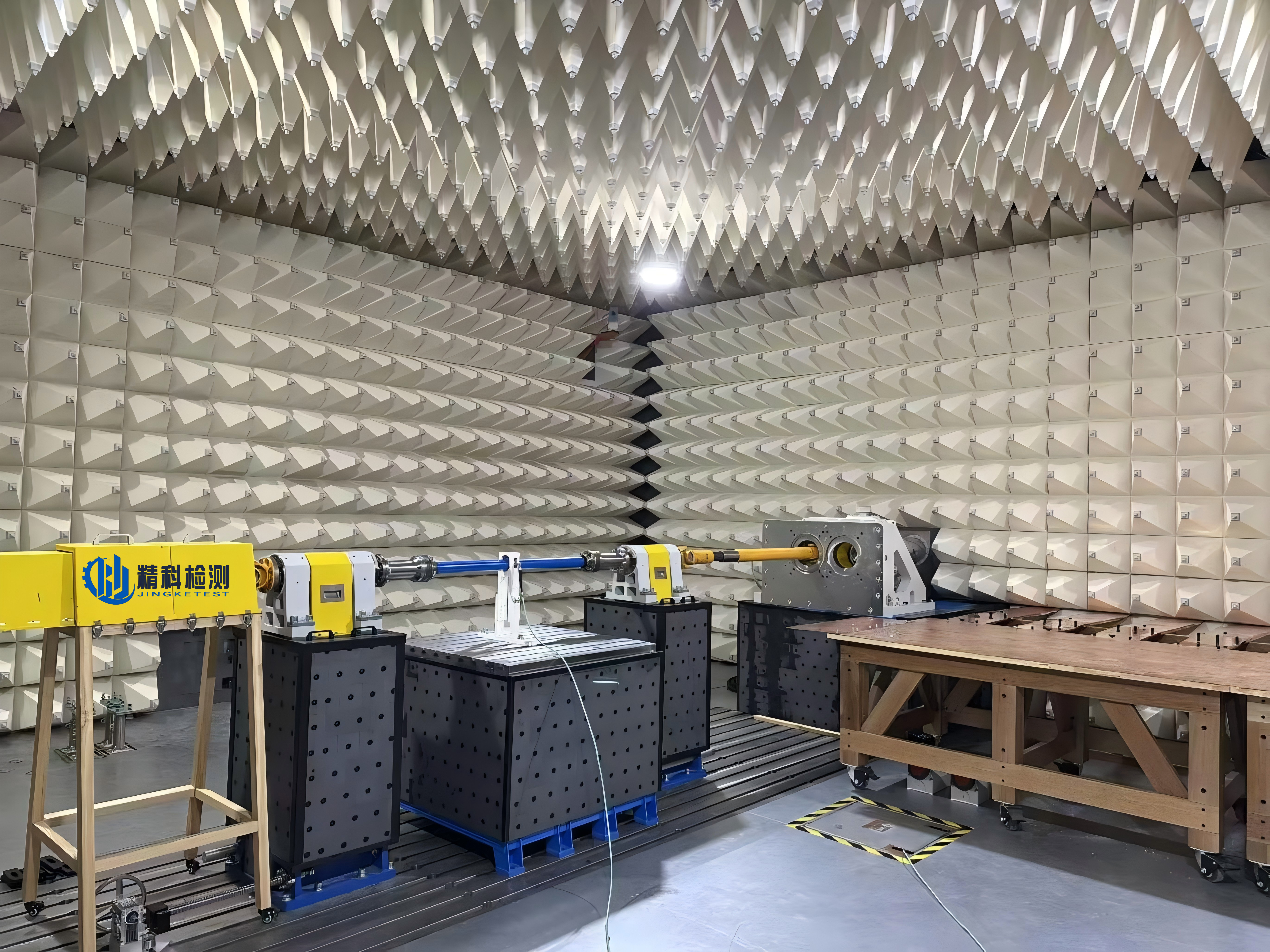

350kW 7000rpm 3000N.m 电机、电轴电磁兼容测试台

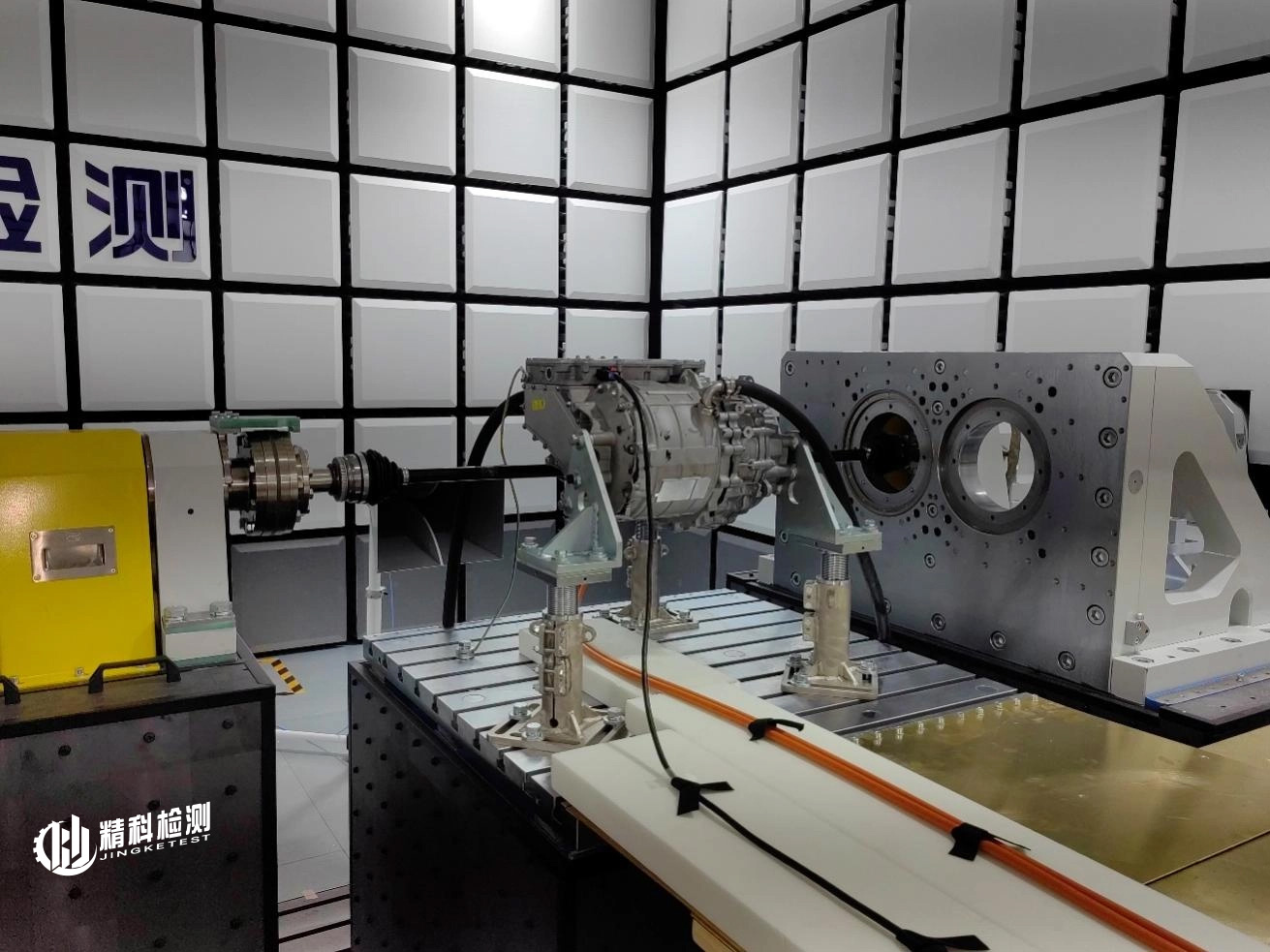

350kW 7000rpm 2000N.m 电机（带20000rpm变速箱）和电轴EMC测试台
