1.Free-Edyno介绍

Free Edyno 是一款针对电机和控制器的 EMC 测试负载系统。采用四象限变频器控制的电动测功机，模拟电力传动系统的任意负载模式，如加速、减速、恒速、恒扭矩等。

电动测功机和变频器集成在重型工业万向轮上的移动平台中。

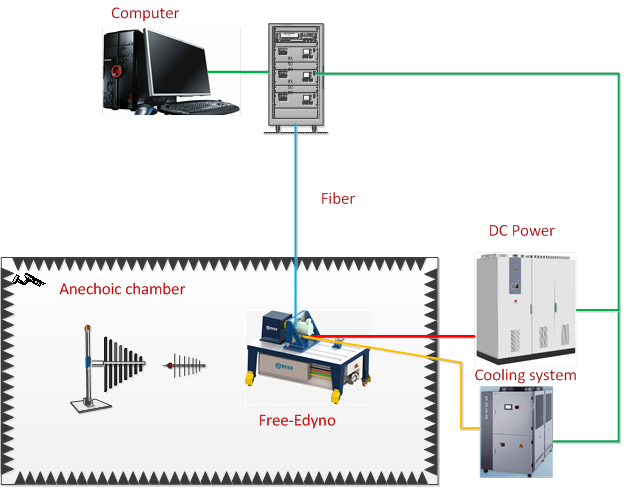

Free edyno控制系统可以通过光纤和远程数据传输来控制测功机。用户只需连接电源和冷却水管即可远程控制系统。

2.Free-Edyno模型

三、关键技术参数

1）        扭矩测量精度：±0.05%FS

2）        速度传感器测量分辨率：1024ppr

3）        扭矩控制精度：±2%FS

4）        调速精度：±2rpm

5）        温度测量范围：- 50℃～200℃

四、技术说明

Free-Edyno采用绝缘工业万向轮，可以模拟车辆轮胎的浮动状态。被测电机轴与测功机输出轴可采用绝缘联轴器或金属联轴器连接，可模拟被测电机的各种连接状态。

Free-Edyno系统采用独特的屏蔽处理技术，将测功机、变频器等集成到封闭的金属罩内，并采用特殊的静电导向机构，确保系统能够满足EMC测试的要求。 EMC性能完全满足ISO 11452-2和CISPR25的标准要求。

被测电机的安装平台也可设计为带T型槽的固定平台。我们可以提供滑动L型支架来安装被测电机。安装平台表面设计有铜板安装面，可以与测试台上的铜板进行很好的电气接触。

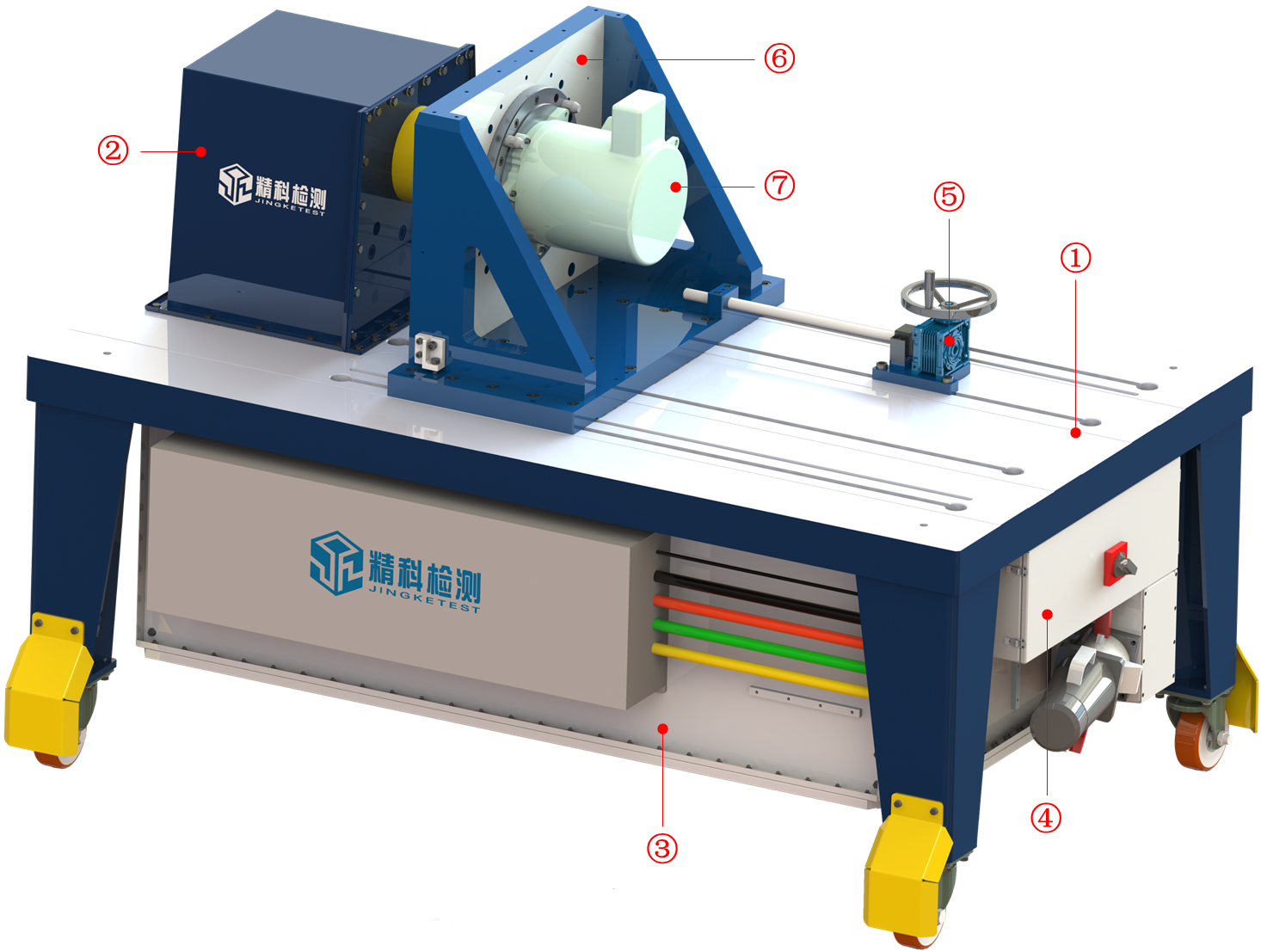

①——安装平台  ②——驱动系统  ③——测功机系统 ④——箱内电源 ⑤——移动机构 ⑥——L型支架 ⑦——被测电机

通过转动移动机构减速器上的手轮即可移动L型支架。

安装平台上设计有精密L型支架，保证了被测电机与测功机输出动力轴的精确同轴度。只需确保被测电机与安装法兰同轴即可。

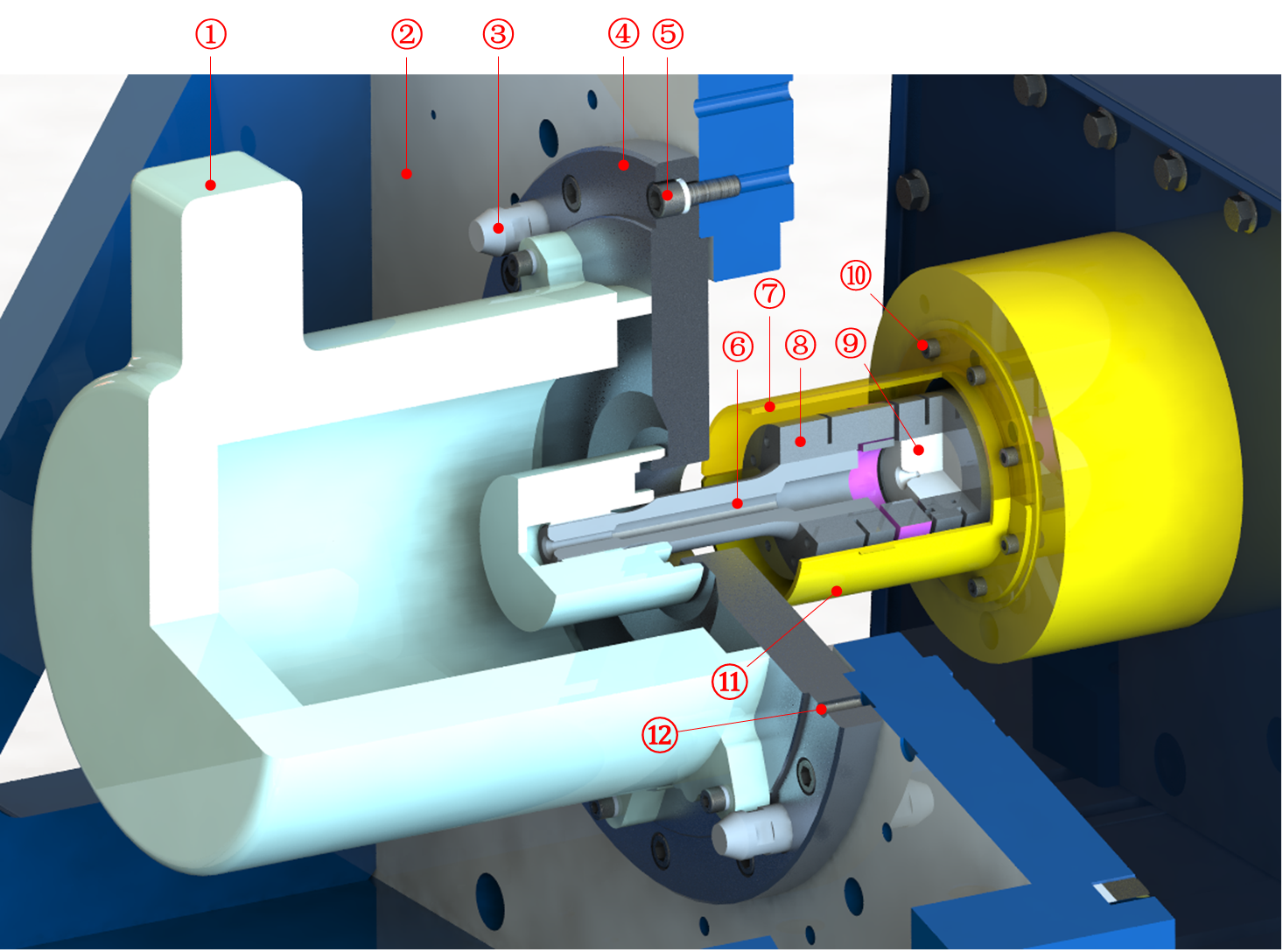

①--被测电机 ②--L型支架 ③--导销 ④--电机安装法兰 ⑤--安装法兰螺钉 ⑥--连接轴 ⑦--防护罩 ⑧--弹性联轴器 ⑨--动力轴 ⑩--防护罩螺钉 ⑪--防护罩

4、控制系统

测控系统由上位机监控系统、数据采集系统、传感器测量系统、变频器控制系统、试验台辅助设备控制系统、安全监控系统、故障预警系统等组成。测控系统采用实时以太网EtherCAT作为主要通信网络。

电波暗室中的传感器均经过低噪声处理，不影响电波暗室的EMC性能指标。控制室和测功机的控制台上设计有急停按钮，按下任一急停按钮，系统可立即停止，包括测功机、变频器、电池模拟器等。

5. 控制软件

测功机控制软件系统集测功机控制、电池模拟器控制、冷却系统控制和安全监控于一体。每个子系统都可以远程监控。

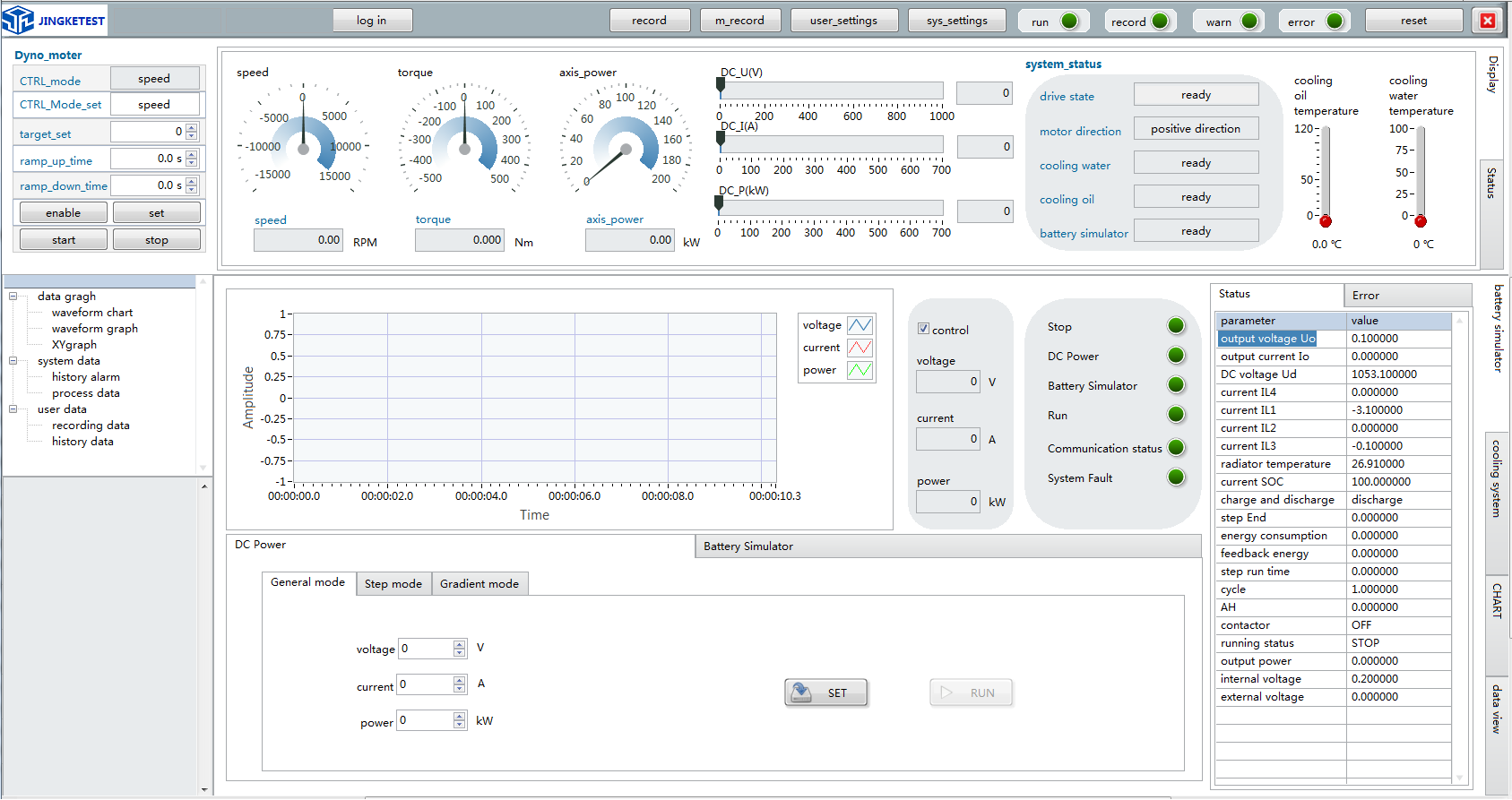

试验台控制接口主要用于控制测功机、电池模拟器、冷却系统等。测功机可采用扭矩和速度控制方式。控制软件界面显示直流双向电源的扭矩、转速、温度、电流、电压等。通过控制软件系统可以控制测功机、直流双向电源、冷却系统。控制系统软件需要包括以下功能：

1）测功机恒速控制

2）测功机恒转矩控制

3）定制手术台

4）测量数据显示与存储

5) 极限监控

6) 测量结果图形显示
